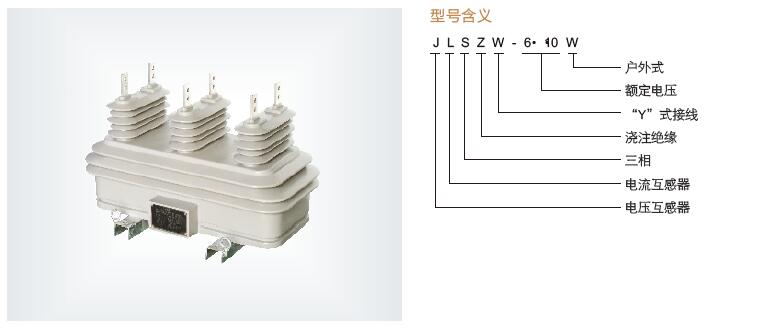

JLSZW-6W、JLSZW-10W戶外干式組合互感器

一、JLSZW-6W、JLSZW-10W戶外干式組合互感器簡介

JLSZW-6W、JLSZW-10W組合互感器(澆注 分體式 二元件)本型計量箱由電壓、電流互感器組合而成。產品供交流50Hz，額定電壓10kV以下三相線路中，供電壓、電流和電能測量及繼電器保護用，適用于城網，農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器（計量箱）。電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外露式，用優質冷軋取向硅鋼片疊裝而成，在中心柱上裝置一次及二次線圈。 電流互感器也由戶內環氧樹脂澆注結構，鐵芯為封閉式，用優質冷軋取向硅鋼片卷制而成。 二個電壓互感器（PT）、二個電流互感器（CT）通過組合裝在一個封閉的鐵箱內，形成一體。高壓電力計量箱，不配電度表稱組合互感器，是有二只單相電壓和電流互感器或三只單相電壓和電流互感器組成，用環氧樹脂作主絕緣，外側電度表箱配裝由一只有功電度表和一只無功電度表，是直接測量高壓線路中有功無功電能的計量設備。適用于戶外（也適用于戶內）額定頻率50、60HZ的三相交流：35KV、10KV、6KV、3KV系統網絡上。具有精度高、重量輕、安裝方便和防竊電等優點，深受廣大供電部門歡迎。產品性能符合 GB17201-1997《組合互感器》的規定。型號有JLSZ-35、10、6、3，JLSZ1-35、10、6、3，本產品適用與10KV以及以下電路中。

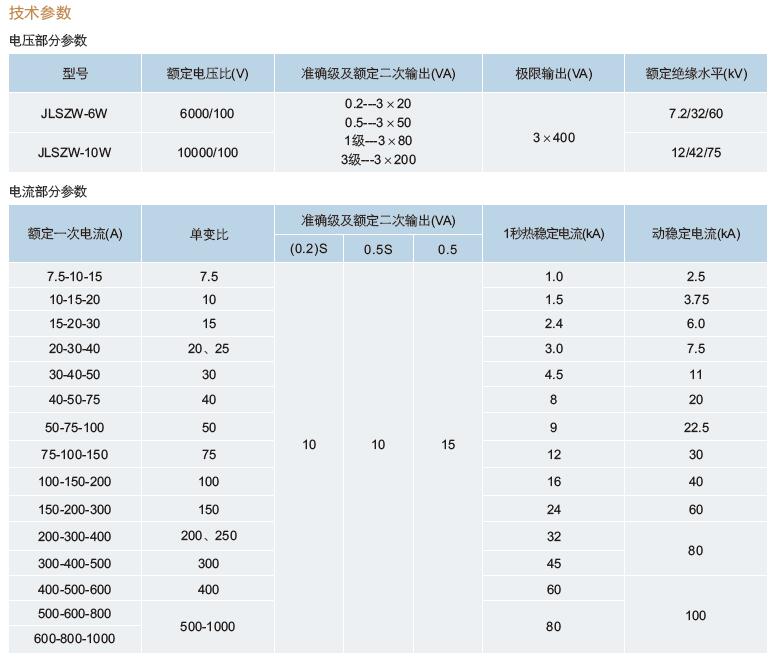

二、JLSZW-6W、JLSZW-10W戶外干式組合互感器技術參數

1、額定電壓：10kV、6kV；
2、準確等級：0.5和0.2級 0.5S和0.2S級；

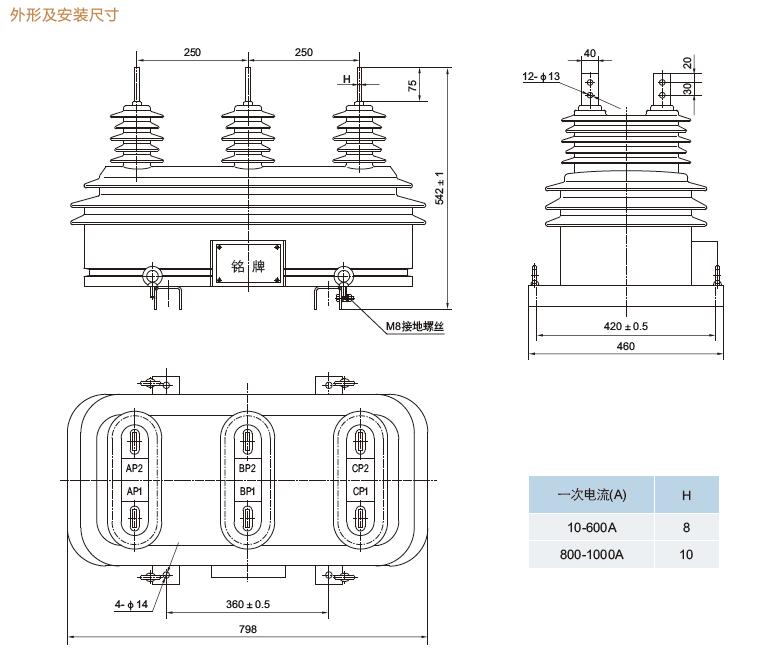

三、JLSZW-6W、JLSZW-10W戶外干式組合互感器尺寸

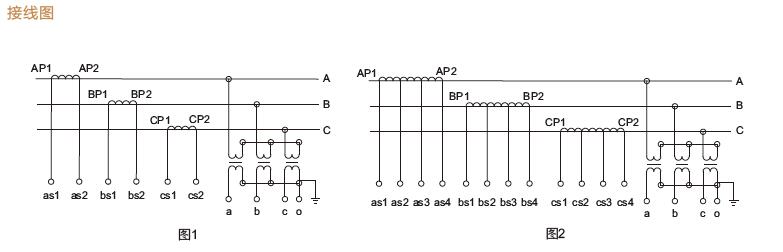

四、JLSZW-6W、JLSZW-10W戶外干式組合互感器接線圖

五、JLSZW-6W、JLSZW-10W戶外干式組合互感器概述

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。

JLSZW-6W、JLSZW-10W組合互感器（又稱計量箱）由電壓、電流互感器組合而成。產品供交流50HZ，額定電壓10KV以下三相線路中，供電壓、電流和電能測量及繼電器保護用，適用于城網，農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器（計量箱）。

六、JLSZW-6W、JLSZW-10W戶外干式組合互感器結構簡介

電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，在中心柱上裝置一次及二次成形。

電流互感器也由戶內環氧樹脂澆注結構，鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成。二個電壓、二個電流單元件通過組合裝在一個封閉的鐵箱內，形成一體。

七、JLSZW-6W、JLSZW-10W戶外干式組合互感器相關產品—浙江中拓高壓戶外組合互感器產品推薦：

JLSZW-6組合互感器 ??

JLSZW-10組合互感器?

JLS-6組合互感器

JLS-10組合互感器

JLSZV2-6W組合互感器?

JLSZV2-10W組合互感器

JLSZW-6W戶外干式組合互感器

JLSZW-10W戶外干式組合互感器?

JLSZY-6W戶外干式組合互感器

JLSZY-10W戶外干式組合互感器

八、浙江中拓高壓電器公司簡介

浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。

?
