JDZ11-15、JDZ11-20、JDZX11-15G、JDZX11-20G單相電壓互感器

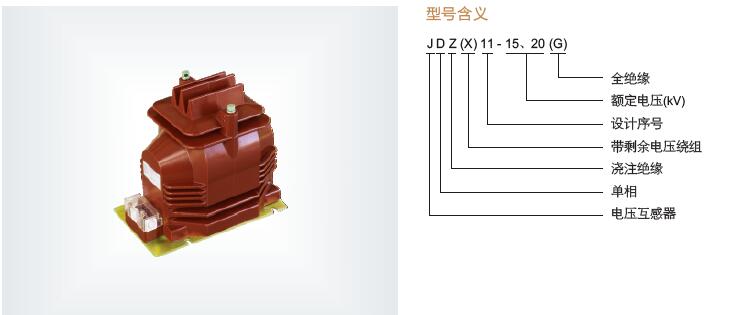

一、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器概述

JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓15kV、20kV及以下的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

二、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器結構簡介

本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。

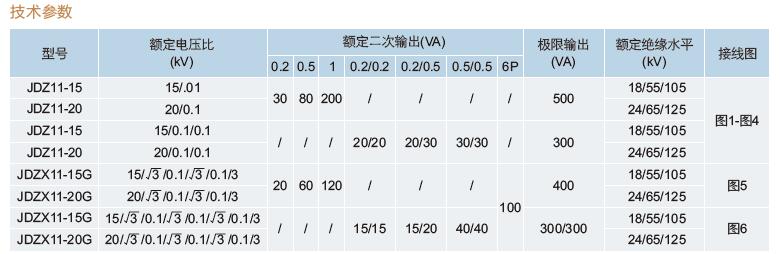

三、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器電壓互感器電壓比

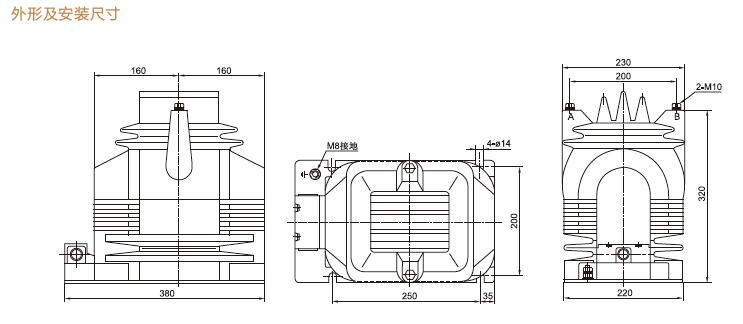

四、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器產品外形及安裝尺寸

?

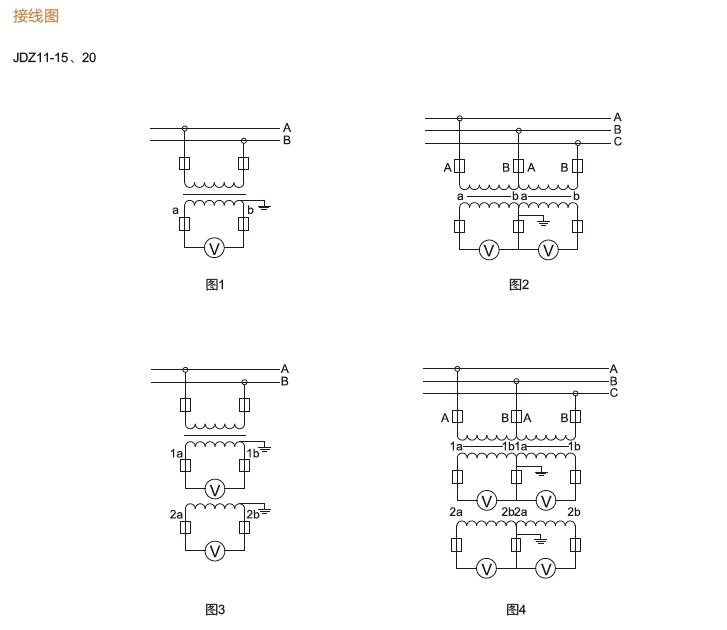

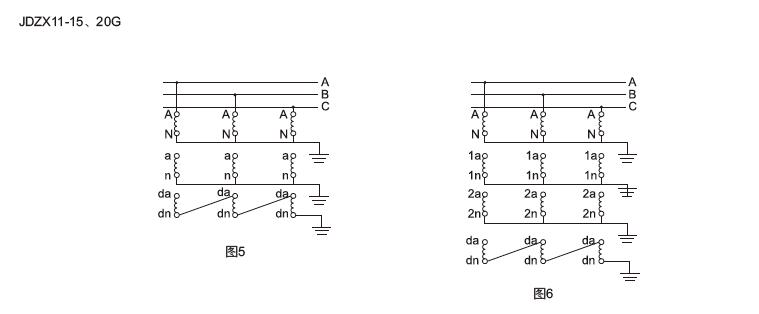

五、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器接線圖

六、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器型號推薦

JDZ(X)-10???????????????? JDZW-10R??????????????????????? JDZW-20R??????????????? JDZW3-3、6、10

JDZXW-35??????????????? JDZ(X)W-35(G)???????????????????? JSZXW-10R-三相電壓互感器

JDZ16-3、6、10??????????? JDZ(X)10-3、6、10A1（G）?????????? JDZX9-35???????????????? JSZVR-3、6、10W

JSZVR-3、6、10W????????? JDZ16-3、6、10??????????????????? JDZ(J)-3、6、10Q ??????????JDZX10-3、6、10

JDZ10-3、6、10A1????????? JDZX9-3、6-10Q??????????????????? JDZX9-3、6-10Q(G)???????? JDZX18-3、6、10R1

JSZV12A-3、6、10R??????? JSZVR-3、6、10W?????????????????? JDZ(X)11-15、20(G)????????? LDZX11-35R

JDZZW-10

七、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G電壓互感器原理

電壓互感器一種電壓變換裝置。它將高電壓變換為低電壓，以便用低壓量值反映高壓量值的變化。因此，通過電壓互感器可以直接用普通電氣儀表進行電壓測量。

1、電壓互感器又稱儀用變壓器，是一種電壓變換裝置；

2、電壓互感器的容量很小，通常只有幾十到幾百伏安；

3、電壓互感器一次側電壓即電網電壓，不受二次負荷影響，并且大多數情況下其負荷是恒定的；

4、二次側負荷主要是儀表、繼電器線圈，它們的阻抗很大，通過的電流很少。如果無限期增加二次負荷，二次電壓會降低，造成測量誤錯增大；

5、用電壓互感器來間接測量電壓，能準確反映高壓側的量值，保證測量精度；

6、不管電壓互感器初級電壓有多高，其次級額定電壓一般都是100V，使得測量儀表和繼電器電壓線圈制造上得以標準化。而且保證了儀表測量和繼電保護工作的安全，也解決了高壓測量的絕緣、制造工藝等困難；

7、電壓互感器常用于變配電儀表測量和繼電保護等回路。
